CO315
-
产品描述

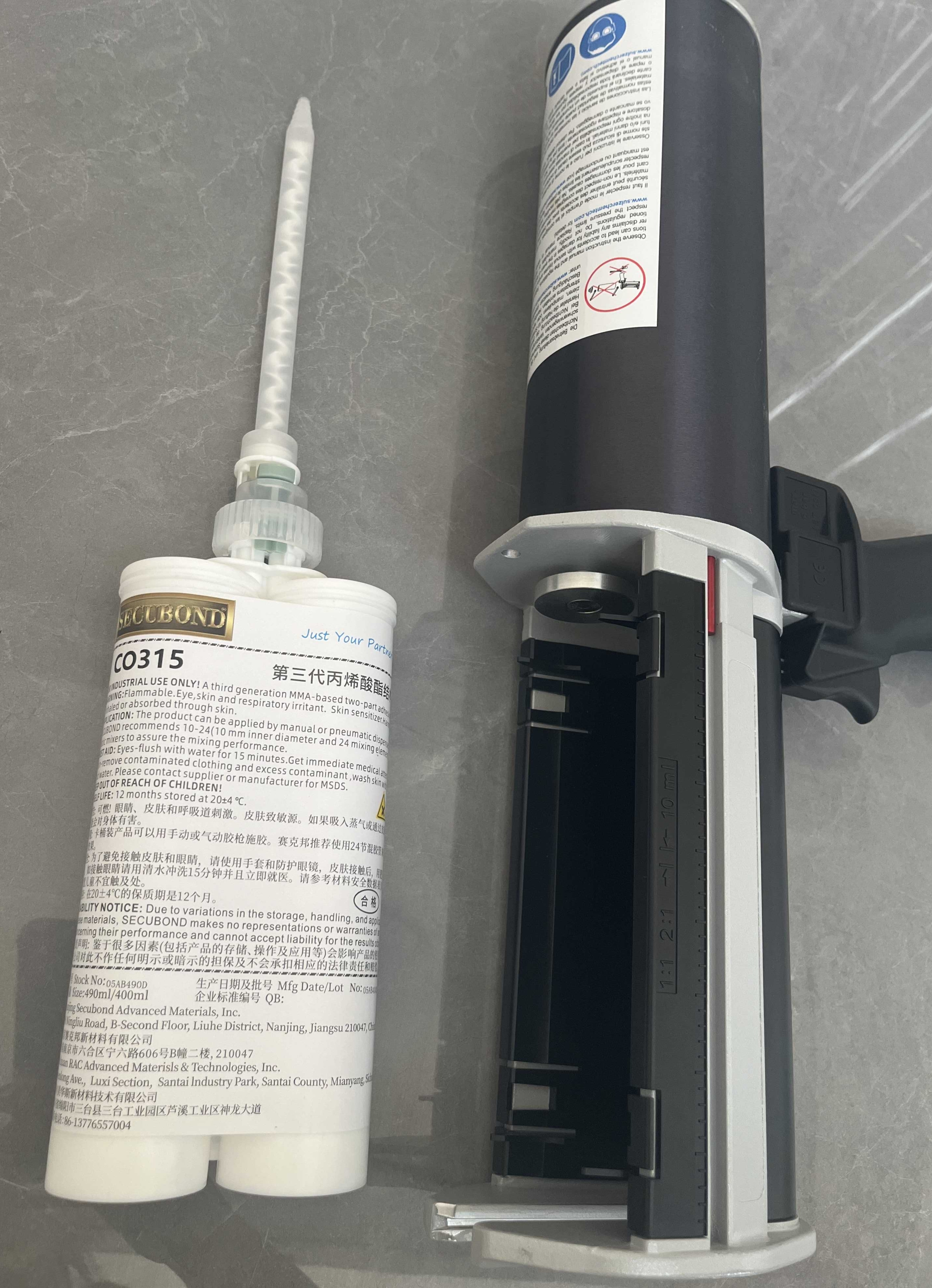

Secubond® CO315是第三代通用型快速固化双组份丙烯酸酯结构胶粘剂。粘接金属时,需要使用底涂Secubond® Primer X。粘接工程塑料和复合材料时,只需简单表面处理甚至不需要任何表面处理。CO315提供了优异的综合性能:高强度、优异的耐疲劳性、突出的抗冲性能和出众的韧性。CO315是采用世界上最先进的技术而设计的,并采用世界上最先进的工艺和进口原料生产的产品。CO315用400ml双管胶管包装。
产品特性
24℃时工作时间 1,min 15
24℃时初固时间 2,min 45
使用温度,℃ -40 – 140
空隙填充能力,mm 4
混合密度,g/cm3 0.99物理性能 组分A 组分B
粘度(24℃ TB转子 10rpm),cp 40,000 – 60,000 40,000 – 60,000
颜色 灰白色 灰白-棕色/黑色
密度(24℃),g/cm3 0.99 0.99
体积混合比 1.0 1.0
重量混合比 1.0 1.0
粘结性能3剪切强度(24℃),MPa (psi)
23.9 (3,467) (50-95CF) 加底涂的铝合金6061
10.7 (1,550) (AF/5CF) 无底涂的铝合金6061
>11.9 (>1,724) (CF/SF) PC/ABS
>12.5 (>1,807) (CF/SF) PC
剪切强度(82℃),MPa (psi)14.4 (2,081) (30-65CF) 加底涂的铝合金6061
抗冲强度(-40℃), kJ/m2(inch.lb/inch2)24.5 (140) (15-25CF/AF) 加底涂的铝合金
耐化学品性能
能耐以下物质:酸碱(pH3-10)、碳氢化合物、盐水
不耐以下物质:极性溶剂、强酸强碱适用性
工程塑料:ABS、丙烯酸树脂、聚碳酸酯、聚氯乙烯复合材料:环氧基、不饱和聚酯基、乙烯酯基、聚氨酯基
金 属:铝、冷轧钢、不锈钢 (需加底涂 Primer X)反应性
10g CO315在24℃下的典型反应放热曲线
使用安全:本产品含易燃丙烯酸酯单体。避免火花和明火。为了避免接触皮肤和眼睛,请使用手套和防护眼镜。皮肤接触后,用肥皂水清洗,如接触眼睛请用清水冲洗15分钟并且立即送医。请勿吞食。放在儿童无法接触的地方。使用后保持容器密闭。远离热源,避免日照和过低的温度。更多安全信息请参考材料安全数据表(MSDS)。
应 用 指 南:(a) 选用静态混合头:推荐使用10-24(10mm内径,24节混合节)的静态混合头。
(b) 混合:在装静态混合头前,先将A、B组分对齐。扣动扳机3-4次让胶体填充混合头。打出第一份混合头内的胶,确认混合和固化质量。用于粘结的胶的颜色应该是均匀的。
(c) 温度的影响:环境温度和胶体温度都会影响到两组份的粘度、混合质量、工作时间、固化速度和固化质量。在18℃-28℃下使用,能确保一致的固化效果。高温会加速固化速度缩短工作时间。确保在工作时间内粘结。低温对胶的应用会有更显著的影响,应用温度最好不低于15℃。
(d) 使用量的影响:由于固化过程是放热的,并且由于自加速现象,大量混合后的胶会放出过量的热,这会使胶体内的成份蒸发,导致固化后的胶体有龟裂和空隙。确保用于粘结的缝隙不超过胶的填充能力。
(e) 氧的影响:氧对丙烯酸酯结构胶的固化有阻聚作用。尽管CO315受空气中氧的影响不明显,但通常不要在富氧的环境下使用。
储存与保质期:CO315在20±4℃的保质期是6个月,12℃左右的温度可以延长保质期。长期暴露在25℃以上会缩短保质期。引发剂在35℃以上会迅速破坏产品的反应活性。请勿将引发剂和含引发剂的胶管暴露于高温中。产品请勿冷冻。免 责 声 明:
四川赛克邦新材料科技有限公司不做任何明示或暗示的担保,包括但不仅限于对某个特定用途的默认担保,用户对赛克邦的产品是否适用和使用方法是否合适负责。很多因素会影响赛克邦产品的使用和性能。这些因素包括要被粘结的材料、材料表面的处理、选择使用的产品、产品使用的条件、使用时间和环境条件等。在所列出的各种会影响到产品使用和性能的因素中,有些是在使用者的知识了解范围和控制中的,用户必须依此判断赛克邦的产品是否能够满足应用要求。四川赛克邦新材料科技有限公司不会对因此造成的直接的、间接的、特定的、附带的各种意外结果承担法律责任或赔偿。
注释:
1. 工作时间:从结构胶A、B两组份开始混合到混合后的胶条不能再有效地粘结所消耗的时间。这里公布的工作时间是在24℃和直径约5mm的胶条上测定的。
2. 初固时间:又称为脱模时间,随环境温度、胶层厚度及被粘结件大小等因素而变。在24℃下粘结PC和胶层厚度为0.75mm时(ASTM D1144),CO315在45分钟后可达3.4MPa (500psi),55分钟后可达6.9MPa (1,000psi)。
3. 固化条件:室温1小时→43℃1小时→室温1小时。测试剪切强度时拉伸速度是: 金属1.27 mm/min;非金属12.7 mm/min。铝合金试样的搭接长度大约为12.7mm; PC和PC/ABS试样的搭接长度大约为3mm。基材表面未处理。剪切强度测定根据美标ASTM D1002。破坏模式:SF-基材破坏,CF-胶层破坏。 50-95CF是指50%-95%胶层破坏。基材厚度:PC,2.2mm;PC/ABS,2.1mm;铝合金6061,2.0mm。
